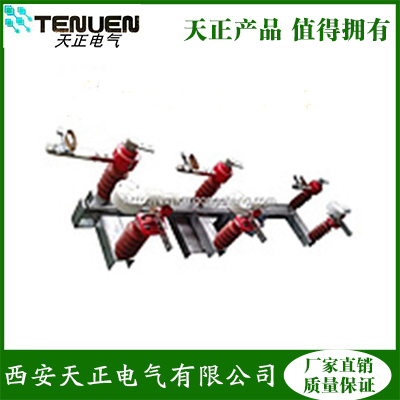

10kv-40.5kv系列户外高压真空负荷开关 价格 生产厂家

负荷开关是介于断路器和隔离开关之间的一种开关电器，具有简单的灭弧装置，能切断额定负荷电流和一定的过载电流，但不能切断短路电流。

按照使用电压可分为高压负荷开关和低压负荷开关。

高 压负荷开关主要有6种。

①固体产气式高压负荷开关：利用开断电弧本身的能量使弧室的产气材料产生气体来吹灭电弧，其结构较为简单，适用于35千伏及以下的产品。

②压气式高压负荷开关：利用开断过程中活塞的压气吹灭电弧，其结构也较为简单，适用于35千伏及以下产品。

③压缩空气式高压负荷开关：利用压缩空气吹灭电弧，能开断较大的电流，其结构较为复杂，适用于60千伏及以上的产品。

④SF6式高压负荷开关:利用SF6气体灭弧，其开断电流大，开断电容电流性能好，但结构较为复杂，适用于35千伏及以上产品。

⑤油浸式高压负荷开关：利用电弧本身能量使电弧周围的油分解气化并冷却熄灭电弧，其结构较为简单，但重量大，适用于35千伏及以下的户外产品。

⑥真空式高压负荷开关：利用真空介质灭弧，电寿命长，相对价格较高，适用于220千伏及以下的产品。

工作原理

高压负荷开关的工作原理与断路器相似。一般装有简单的灭弧装置，但其结构比较简单。图为一种压气式高压负荷开关，其 工作过程是：分闸时，在分闸弹簧的作用下，主轴顺时针旋转，一方面通过曲柄滑块机构使活塞向上移动，将气体压缩；另一方面通过两套四连杆机构组成的传动系 统，使主闸刀先打开，然后推动灭弧闸刀使弧触头打开，气缸中的压缩空气通过喷口吹灭电弧。合闸时，通过主轴及传动系统，使主闸刀和灭弧闸刀同时顺时针旋 转，弧触头先闭合；主轴继续转动，使主触头随后闭合。在合闸过程中，分闸弹簧同时贮能。由于负荷开关不能开断短路电流，故常与限流式高压熔断器组合在一起使用，利用限流熔断器的限流功能，不仅完成开断电路的任务并且可显著减轻短路电流所引起的热和电动力的作用。

低压负荷开关又称开关熔断器组。适于交流工频电路中，以手动不频繁地通断有载电路；也可用于线路的过载与短路保护。通 断 电路由触刀完成，过载与短路保护由熔断器完成。20世纪70年代以前所用的胶盖刀开关和铁壳开关均属于低压负荷开关。小容量的低压负荷开关触头分合速度与 手柄操作速度有关。容量较大的低压负荷开关操作机构采用弹簧储能动作原理，分合速度与手柄操作的速度快慢无关，结构较简单，并附有可靠的机械联锁装置，盖 子打开后开关不能合闸及开关合闸后盖子不能打开，可保证工作安全。

负荷开关主要用于开断和关合负荷电流，也可以将负荷开关与高压熔断器配合使用，代替断路器。由于负荷开关使用方便，价格合理，因此负荷开关在10kV配网系统中得到广泛的使用。在设计中合理选用负荷开关，对保障电网的安全、可靠运行有着重要意义。^[
1负荷开关与熔断器的正确配
负荷开关与熔断器的根本区别在于，熔断器具有开断短路电流能力，而负荷开关只作为负荷电流的切换。通常认为，负荷开关合分工作电流，熔断器开断短路电 流。但是当出现故障时，由于三相电流不一定相同，以及熔断器答应的误差，不可避免出现三相熔断器之间的熔断时间差，首相切除故障后，假如负荷开关不能及时 分断负荷电流，则会造成产生转移电流和两相运行，对受电设备造成损害。带有撞击器的熔断器，配合具有脱扣装置的负荷开关，则可解决缺相运行问题。当熔断器 的熔件熔化时，负荷开关脱扣装置在撞击器操作下立即断开。生产厂多采用四连杆机构，当负荷开关合闸操作时，合分闸弹簧同时储能，当四连杆机构过死点时，合 闸弹簧的能量释放，开关作合闸操作，此时分闸弹簧的能量仍由半轴机构所保持，一旦撞击器出击，半轴解列，分闸弹簧的能量释放，开关作分闸操作。因此，在使 用中一定要选择带撞针的熔断器和具有机械脱扣装置的负荷开关。
应该指出，使用中的熔断器多作为后
