zw7-40.5真空断路器zw7-40.5真空断路器价格、生产厂热销推荐天正ZW7真空断路器 户外真空断路器 规格齐全 大量批发，最高工作电压为40.5kV的三相交流50HZ电力系统，主要用于农网和城网35KV供电系统，它可供工矿企业，发电厂及变电站做保护和控制之用。作为分断、关合负荷电流、过载电流及短路电流，尤其适合于频繁操作的户外场所。断路器配用CT19BW操作机构，通过传动装置实现断路器的分、合功能，选配LZZBJ-35电流互感器（全封闭），供计量和继电保护用，其线圈数量、变比、精度可根据用户要求制作；选用FJ-01（6901）高压断路器绝缘脂以加强真空灭弧室及电流互感器的外绝缘，从而扩展了断路器的使用范围。断路器特点：本断路器具有结构简单，操作方便，安全可靠，性能稳定，寿命长，不检修周期长等，其它同电压等级断路器不可比拟之优点，销售电话13777749508刘先生
ZW7-40.5/2500-31.5使用环境条件
环境温度不高于+40℃，不低于-40℃；
b)海拔高度不超过1000m；
c)空气相对湿度日平均值不大于95%，月平均值不大于90%；
d)地震烈度不超过8度；
e)空气污秽等级：Ⅲ级 。
ZW7-40.5/2500-31.5结构及工作原理

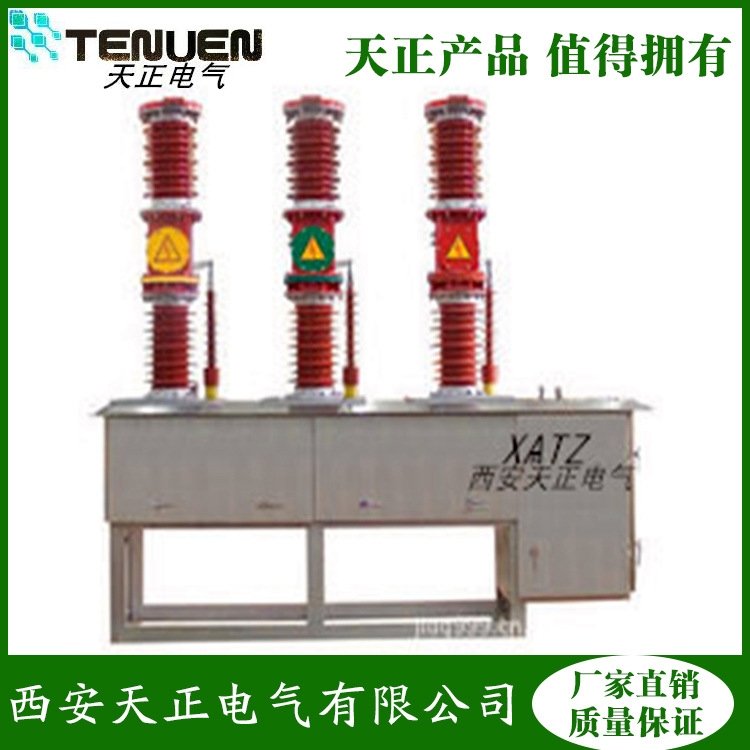

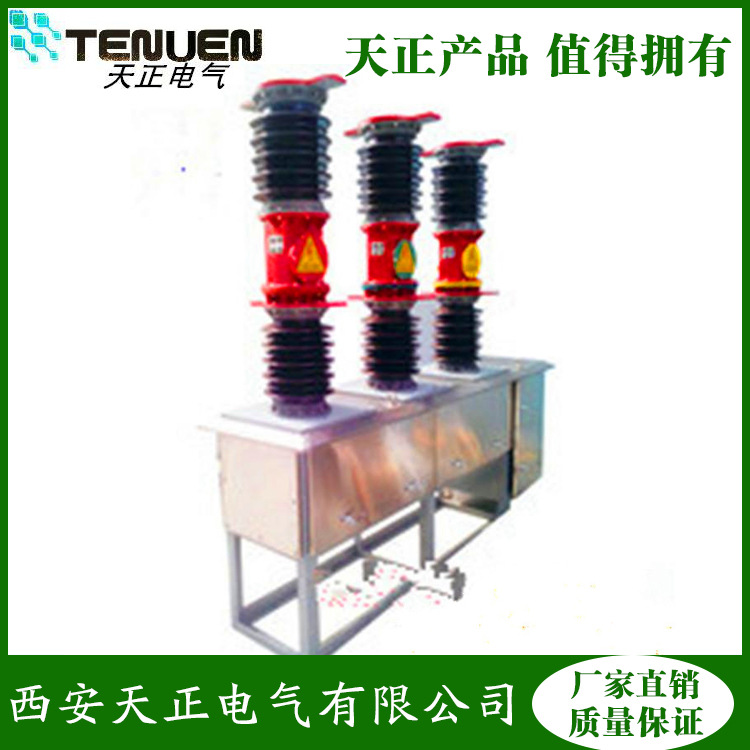

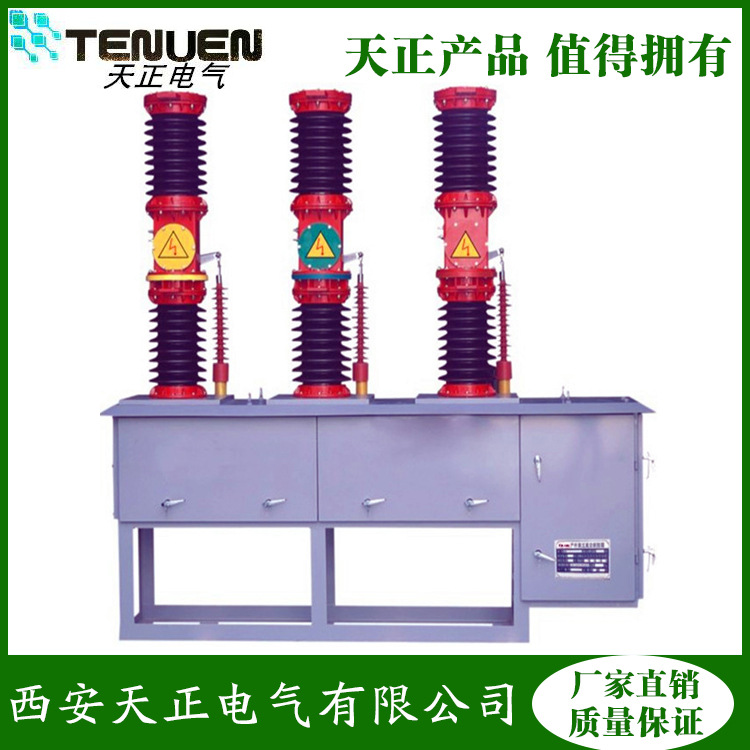

1、本产品为户外高压真空断路器，总体结构为瓷柱式，由上下瓷套组成，真空灭弧室装在上瓷套中，下瓷套为支柱，保证带电部分对地绝缘，瓷套外有绝缘传动拉杆，三相装在一个共同的底箱上。
2、操动机构及连杆在机构箱内，机构箱为防水型，为防止箱体内电气控制元件受潮，机构箱内装有加热器。
3、本产品可加装电流互感器，每相可四个线圈，其中两个用于测量，两个用于保护，根据用户需要，可安装变比为50～1600/5，准确等级为0.2，0.2S,0.5，10P级的电流互感器。
ZW7-40.5/2500-31.5主要技术参术
断路器主要参数见表1
