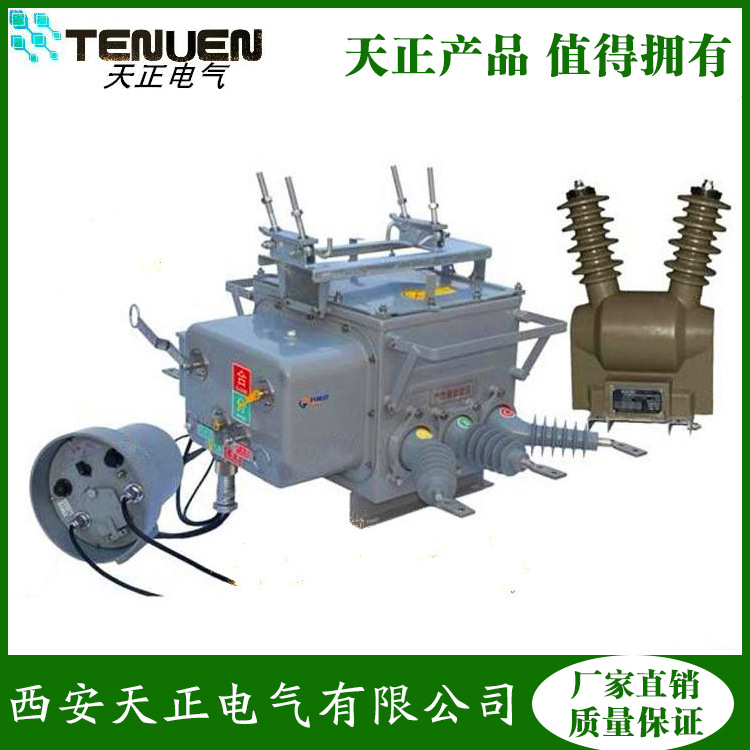

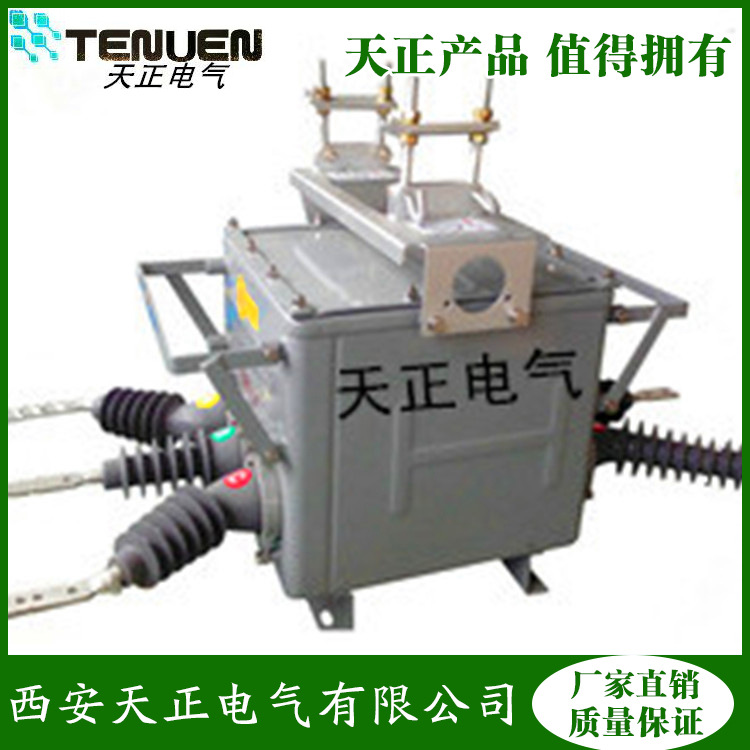

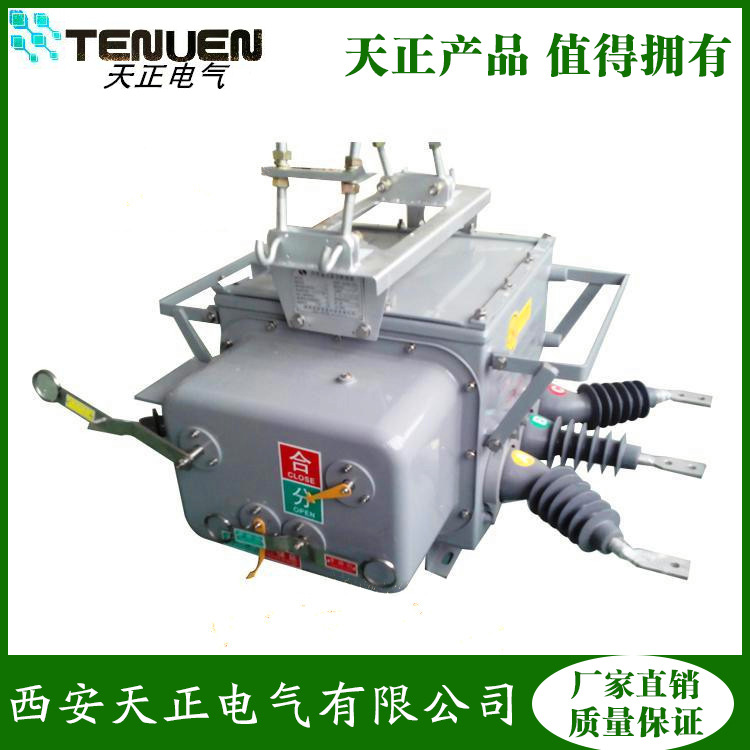

3.3.1、 zw20-12真空断路器zw20-12/630真空断路器价格、生产厂天正电气 ZW20-12C户外高压真空断路器 带看门狗智能控制器储能电机：采用直流串激电动机，其技术数据如表3 型号YJ220-5301BS 额定电压（直流220V） 正常工作范围（85%~120%额定工作电压） 额定功率（20W） 额定电压下储能时间（≤5s）
3.3.2、手动储能操作力：采用机构所配储能手柄时最大操作力小于25公斤。
3.3.3、合闸电磁铁：采用螺管式电磁铁，其线圈技术数据如表4。 额定电压(直流220V) 额定电流(3．9A) 额定功率(860W) 20℃时线圈电阻(56Ω) 正常工作电压范围(65%~110%额定工作电压)
3.3.4分闸电磁铁线圈技术参数，同合闸线圈。
3.4电流互感器 在断路器的本体内A、C相各配置1只电流互感器，变比400/5，用于相间保护。
3.5零序电流互感器
在断路器本体内配置零序电流互感器1只，变比20/1，在零序电流0.1~5A区段，有着良好的线性关系，额定负载下（0.1VA）的变比误差小于3%，当零序电流为400A时，二次输出电流不小于5A。
3.6、操作电源
3.6.1断路器工作时需要操作电源。操作电流可以外引交流或直流220V电源，但一般是在10KV线路上外置操作电源变压器或电压互感器，以获得交流220V操作电源,容量1kva,重量45kg。
|
序号 |
项 目 |
单 位 |
参 数 |
|
1 |
输入工作电压 |
|
