真空断路器VS1-12十大品牌VS1-12断路器十大厂家

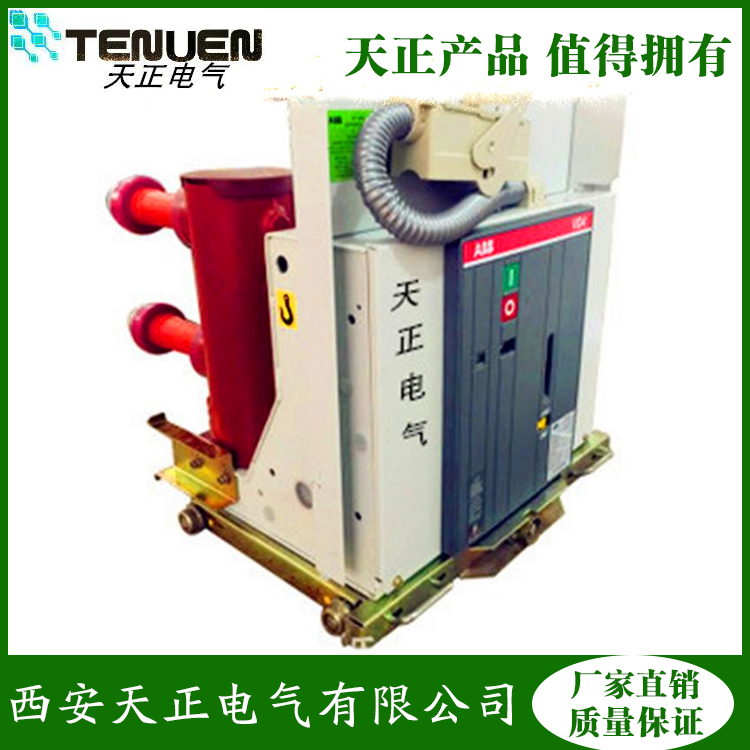

西安天正电气有限公司十大品牌真空断路器VS1-12是三相交流50Hz，额定电压是为12千伏电力系统的户内高压开关设备，作为电网设备、工矿企 业动力设备的保护和控制单元，适用于可进行频繁操作的场所。具有多次开断和快速重合闸的能力断路器采用操作机构与断路器本体一体式设计，即可作为固定安装 单元，也可以与底盘车配装作单独手车使用。
    十大品牌真空断路器VS1-12的相关产品型号：
    VS1-12/630-20
    VS1-12/630-25
    VS1-12/1250-20
    VS1-12/1250-25
    VS1-12/1600-31.5
    VS1-12/1600-40
    VS1-12/2000-31.5
    VS1-12/2000-40
    VS1-12/2500-31.5
    VS1-12/2500-40
    VS1-12/3150-31.5
    VS1-12/3150-40
    VS1-12/4000-40

VS1-12断路器采用操动机构与断路器本体一体式设计，既可做为固定安装单元，也可配有专用推进机构，组成手车单元作用。

 十大品牌真空断路器VS1-12结构及特点
真空灭弧室
断路器配用中间封接式陶瓷或玻璃真空灭弧室，采用铜铬触头材料，杯状纵磁场触头结构，其触头的电磨损速率小，电寿命长，触头的耐压水平高，介质绝缘强度稳定，弧后恢复速度快，截流水平底，开段能力强。
总体结构
断 路器总体结构采用操动机构和灭弧室前后布置的形式，主导电回路部分为三相落地式结构，真空灭弧室纵向安装在一个管状的绝缘筒内，绝缘筒由环氧树脂采用 APG工艺浇注而成，因而它特别抗爬电。这种结构设计大大地减小粉尘在灭弧室表面的聚积，不仅可以防止真空灭弧室受到外部因素的损坏，而且可以确保即使在 湿热及严重污秽环境下也可对电压效应呈现出高阻态。
断路器在合闸位置时主回路电流路径：
上出线座28经固定在灭弧室上的上支架27到真空灭弧室内部静触头，经动触头及其联接的导电夹，软连接，至下支架30，下出线座32。由绝缘拉杆34与内部碟形弹簧33经过断路器连杆系统来完成断路器的操作运动及保持触头接触。
断路器出厂时各电流等级均装有防尘绝缘筒盖，在实际使用中额定电流1250A及以下等级运
行时均可不必去除，额定电流1600A及以上等级运行时必须去除。
VS1真空断路器安装，调试
1 拆箱
断路器从包装箱中起吊时，挂钩应挂在断路器上有明显标志的起吊机处，搬移时不得使上下出线臂受力，同时不应让断路器受到较大的冲击振动。
VS1-12真空断路器 安装前检查
断路器出厂前已经过严格的出厂检验，参数均符合技术要求。一次回路通电前须做以下准备工作。
a.检查产品铭牌，合格证是否与订货单相符，装箱清单是否与实物相符。
b.检查断路器有无损坏，如有损坏请停止使用。
c.清楚表面灰尘赃污，尤其是绝缘表面，用工濒耐压法检查真空灭弧室的真空度(断路器分闸，在断口间施加工频42kV1min)
d.用手动方式按规程操作断路器进行储能，合闸和分闸，观察储能状态，分合指示位置是否
正常。(注：装有闭锁装置的断路器必须在二次回路通电后才能进行手动操作)
e.用操作电源操作断路器进行储能，合闸和分闸，观察储能状态，分合指示位置是否正常手
车式断路器按如下步骤操作：将推进手柄插入孔中，顺时针摇动为推进，逆时针摇动为退出。推行总行程约为200mm在分闸状态下，应顺利进入工作位置或实验位置，请中速转动手柄圈，当听到“嗒”的一声时即为到位(切忌用力过大而损伤推进结构)，同时接通相应位置指示回路。
注：在正式进柜操作前，请按要求去除起吊装置。

VS1-12真空断路器运输与储存
1 运输
断路器运输时必须整台装入封闭的包装箱内并加以固定。
2 储存
断路器应存放在干燥，通风，防潮，防震及防有害气体侵蚀的室内，长期存放应在传动部分加润滑油，并检查环境是否符合要求，真空灭弧事的储存为20年。
随箱文件
a. 产品合格证及出厂实验报告；
b. 安装使用说明书；
c. 装箱清单。
订货须知
用户在订货时应注明：
a. 断路器型号名称及订货数量；
b. 断路器的额定电压,额定电流及额定短路开断电流；
c. 储能电机和分合闸线圈的额定操作电压；
d. 过流脱扣线圈的个数和脱扣电流值；
e. 备品备件的名称及数量；
f. 用户若有不明之处或有特殊要求请与制造厂家联系。
厦门施耐德宝光电气VS1-12真空断路器安装尺寸
