产品简介

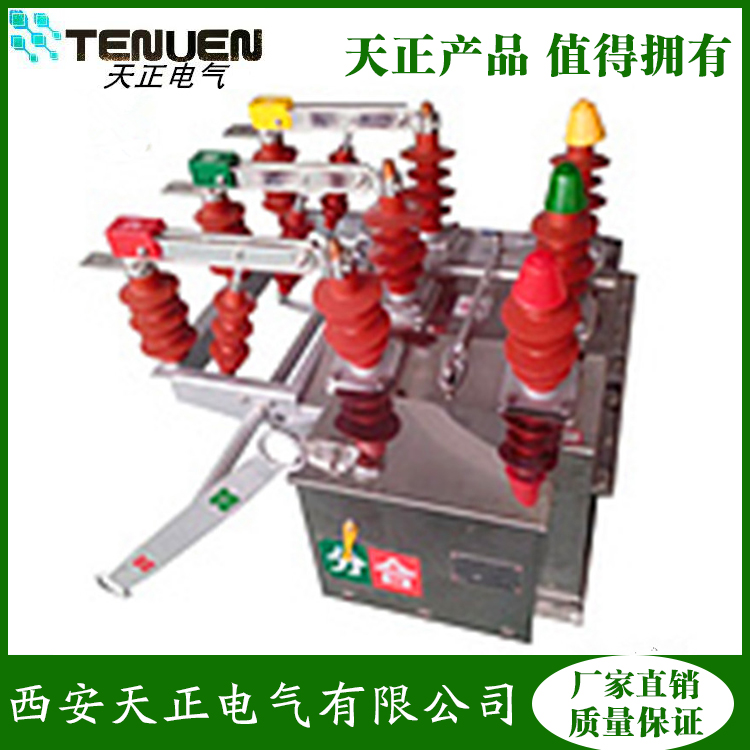

zw8-12G户外真空断路器zw8-12G/630-20KA系列户外高压真空断路器(以下简称断路器)用于额定电压12kV，三相交流50Hz的三相电力系统中，主要用来开断关合农网、城网和小型电力系统的负荷电流、过载电流、短路电流。
高压真空断路器总体结构为三相共箱式，三相真空灭弧室置于金属箱内，利用SMC绝缘材料相间绝缘及对地绝缘，性能可靠，绝缘强度高。负荷开关由底架,传动 机构,支柱绝缘子,闸刀及灭弧装置等用部分阻成.底架由钢板焊接而成,并装有传动机构.闸刀借支柱绝缘子固定在底架上,闸刀接触点铆有限触头,端部装有弧 动触头.灭弧装置与装置及喷嘴构成.在底加上还配有跳扣,凸轮与快速合闸弹簧,可进行快速合闸动作.
*ZW8-12G是由ZW8-12断路器与隔离刀组合而成的，称为组合断路器，可作为分段开关使用。
本系列产品的操动机构为CT23型弹簧储能操动机构，分为电动和手动两种。
作用
断路器可根据用户需要配装隔离开关或防涌流延时保护器等。
断路器可选用手动弹簧机构或电动弹簧机构，电动弹簧机构可加装无线遥控。
断路器可根据用户要求，与相应的控制器配合组成自动重合器、分段器等，实现配网自动化。
安装环境
1、周围空气温度：上限+40度，下限―40度；2、海拔：≤2000m(若海拔增高，则额定绝缘水平相应提高)；
3、风压：不超过700Pa(相当于风速34m／s)；
4、地震烈度：不超过8度；
5、污秽等级：Ⅳ级；
6、最大日温差：不超过25度；
7、相对湿度：日平均不大于95％，月平均不大于90％
8、无易燃、爆炸危险、化学腐蚀及剧烈振动的场所。
名称及含义
ZW8-12G/630-20KA户外高压真空断路器
ZW8-12/630-12.5,ZW8-12/630-20,ZW8-12/T630-12.5,ZW8-12/T630-20,ZW8-12G/630-12.5,ZW8-12G/630-20,ZW8-12G/T630-12.5,ZW8-12G/T630-20
户外高压真空断路器参数表如下
外形安装尺寸
