产品简介

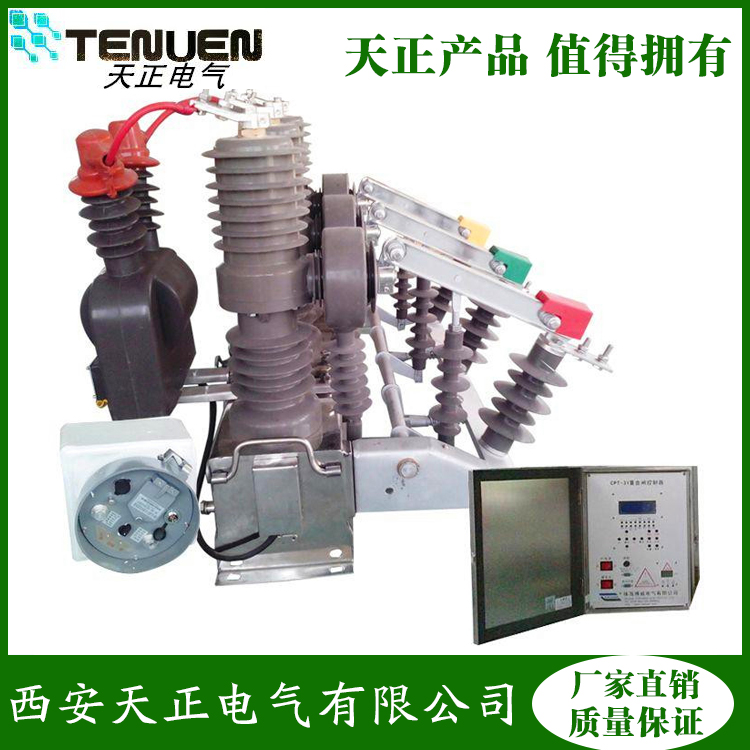

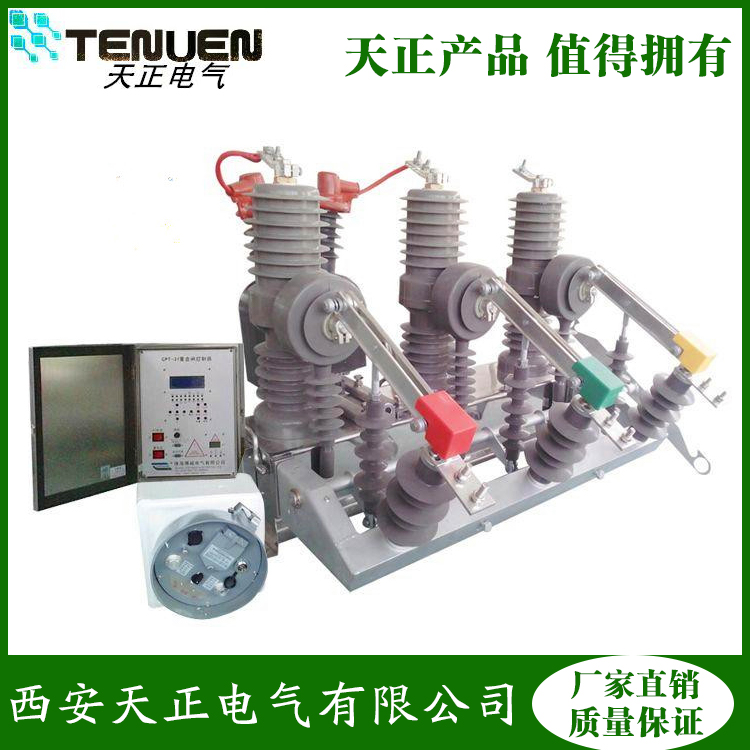

ZW32-12G/630-20KA户外真空断路器 (天正电气)(重合器、分段器)为额定电压12kV、15kV三相交50Hz~60Hz的户 外配电设备，它适用于变电站及工矿企业配电系统中作保护和控制之用，及农村电网频繁操作的场所，还可作为环网供电单元和终端设备，其电能的配、控制和电气 设备的保护作用。当断路器与隔离开关组合后，也可作为分段开关使用。主要用来开断、关合电力系统中的负荷电流、过载电流、短路电流。
真空灭弧室采用专利固封技术，外绝缘采用硅橡胶套管，寿命长，可靠性高，耐气候性好，便于运输。性价比高；操作机构采用小型化、高可靠 弹簧操作机构，结构简单。机械寿命可达20000次；若采用先进的永磁机构，机械性能更稳定可靠；并可装有手动分、合闸机构，必要时可现场手动分、合闸操 作。本断路器可与控制器配套即成重合器，实现遥控、遥测、遥信、遥调“四遥”功能。
产品特点：无燃烧和爆炸危险、免维护、体积小、重量轻(小于100Kg)、寿命长(万次)、安全可靠、操作简单、维护及安装方便
使用环境条件
1、周围空气温度：上限+40度，下限―40度；
2、海拔：≤2000m(若海拔增高，则额定绝缘水平相应提高)；
3、风压：不超过700Pa(相当于风速34m／s)；
4、地震烈度：不超过8度；
5、污秽等级：Ⅳ级；
6、最大日温差：不超过25度；
7、相对湿度：日平均不大于95％，月平均不大于90％
8、无易燃、爆炸危险、化学腐蚀及剧烈振动的场所。
ZW32-12G/630-20KA真空断路器名称及含义
ZW32-12/630-12.5,ZW32-12/630-20,ZW32-12/T630-12.5,ZW32-12/T630-20,ZW32-12G/630-12.5,ZW32-12G/630-20,ZW32-12G/T630-12.5,ZW32-12G/T630-20 ZW32-12
主要技术参数
一负荷开关主要技术参数
|
序号
|
名称
|
单位
|
参数
|
|
1
|
额定电压
|
KV
|
12
|
|
2
|
额定频率
|
HZ
|
50
|
|
3
|
额定电流
|
A
|
630
|
|
4
|
额定有功负载开断电流
|
A
|
630
|
|
5
|
额定才环开断电流
|
A
|
630
|
|
6
|
5%额定有功负载开断电流
|
A
|
31.5
|
|
7
|
额定电缆充电开断电流
|
A
|
10
|
|
8
|
1min工频耐受电压：真空
|
|
