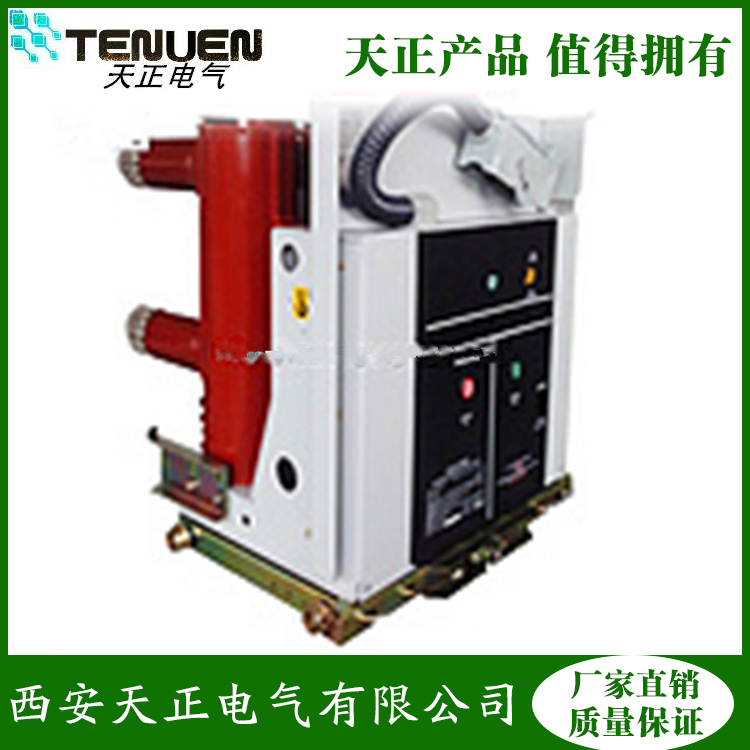

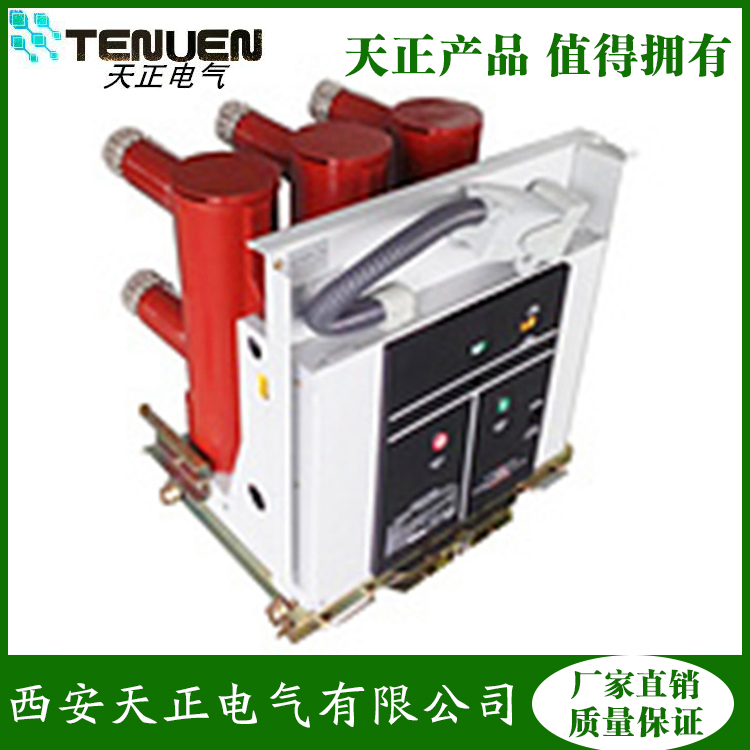

VS1(ZN63A)-12户内高压真空断路器
产品概述
VS1（ZN63A）-
12户内交流高压真空断路器适用于三相交流50Hz，10kV的电力系统中作投切各种不同性质的负荷及频繁操作的场合，可供工矿、企业、发电厂及变电站电
气设备的保护和控制之用。可配用KYN28A-12（GZS1）等中置手车式开关柜，也可配于XGN-固定式开关柜。
本产品符合国家标准GB1984《交流高压断路器》、JB3855《3.6-40.5kV户内交流高压真空断路器》和IEC60056《高压交流断路器》标准。满足DL/T403《12-40.5kV户内高压断路器订货技术条件》。
使用环境条件
1、环境气温度：上限+40℃，下限-10℃;
3、相对湿度：日平均相对湿度：≤95%；月平均相对湿度：≤90 %；
日平均饱和蒸气压：≤2.2×10-3MPa，月平均饱和蒸气压：≤1.8×10-3MPa，
2、海拔高度：2000m及以下;
4、地震烈度：不超过8度；
5、使用场所无易燃、爆炸危险、化学腐蚀及剧烈振动。
结构特点
1、断路器的灭弧室与操动机构部分采用前后配置方式，通过传动机构连接为一个整体，以保证断路器的总体配合性能。
2、采用中封式陶瓷真空灭弧室，铜铬触头材料及纵磁场触头结构为当今世界公认的最先进的熄弧方式。
3、真空灭弧室装在采用APG新艺成型的绝缘筒内，不仅缩小了断路器的整体尺寸，还防止了异物对灭弧的损伤和表面污染。
4、绝缘筒在借鉴国外同类产品优点的基础上，增设内裙边和加强筋，提高了绝缘水平和抗动稳定电流的能力。
5、操动机构采用弹簧储能式，具有电动和手动储能两种功能，断路器工作时储能弹簧的能量通过输出凸轮传递给连杆机构，再通过连杆机构传递到动触并没有部分。
6、先进合理的缓冲装置，分闸无反弹，减弱分闸冲击和震动。
7、无需调整，极少维护或免维护。
8、机构寿命高达20000次。
1. 概述

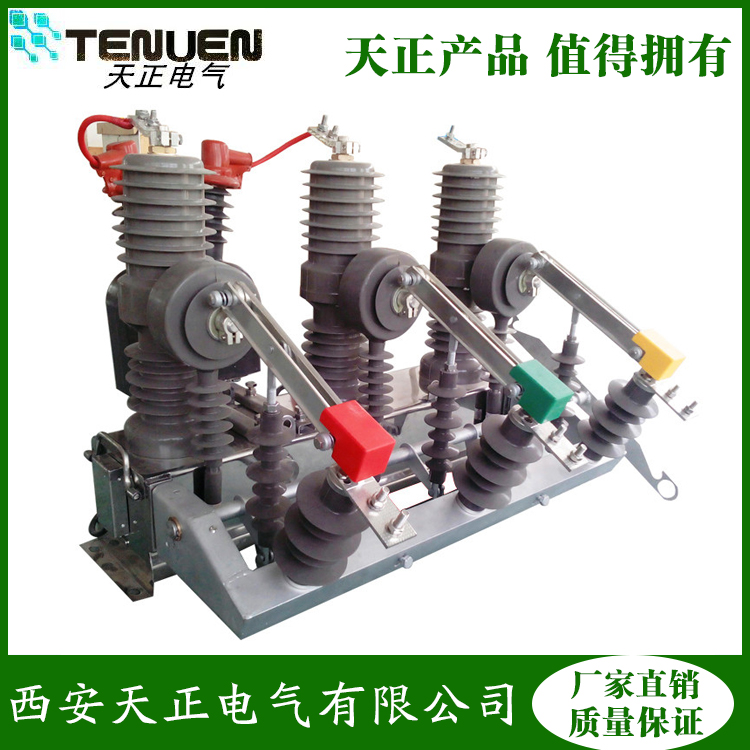

ZW32-12系列户外交流高压真空断路器(以下简称“断路器”)系三相交流50Hz户外高压开关设备，主要用于农网和城网的10kV户外配电系统，作为分、合负荷电流、过载电流及短路电流之用；也可用于其它类似场所。ZW32-12系列户外交流高压真空断路器符合国家GB 1984《交流高压断路器》和国际电工委员会IEC 60056《高压交流断路器》等标准。
2. 型号及含义
3. 使用条件
3.1 正常使用条件
a) 周围空气温度: -40℃～+40℃；
b) 海拔高度: 不超过2000m;
c) 周围空气可以受到尘埃、烟、腐蚀性气体、蒸汽或盐雾的污染；
d) 风速不超过34m/s(相当于圆柱表面上的700Pa)；
e) 来自开关设备和控制设备处部的振动或地动是可以忽略的；
f) 污秽等级:Ⅲ级。
3.2 特殊使用条件
断路器可以在不同于以上规定的正常使用条件下使用，这时用户的要求应和制造厂家进行协商，
并取得一致的意见。
3.3 如超出上述正常使用条件，由用户与制造厂协商。
4. 技术参数
4.1 断路器主要技术参数
4.2 断路器装配调整参数
4.3 CTB弹簧操动机构主要技术参数
4.4 带隔离开关的ZW32户外真空断路器，除满足表1、表2的要求外，隔离开关部分还应满足表4的要求
5. 断路器结构特点
5.1 断路器采用三相支柱式结构，具有开断性能稳定可靠、无燃烧和爆炸危险、免维修、体积小、重量轻和使用寿命长等特点。
5.2 断路器采用全封闭结构，密封性能好，有助于提高防潮、防凝露性能，特别适用于严寒或潮湿地区使用。
